無電圧接点信号が入力されるとアナログ回線、ISDN回線、ADSL回線など固定電話を使って予め登録された最大6カ所の電話番号へ音声アナウンスを流します。
1台で最大4点までの接点信号を監視できます。
無電圧接点信号が本機に入力されるとNTT回線を使って自動連絡します

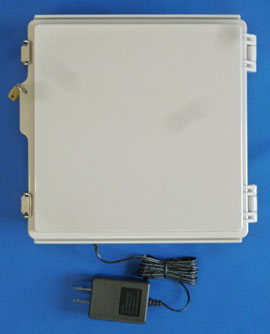

設備機器の移報接点に接続、接点信号により作動する固定電話回線を使った外部通報装置です。
現地に固定電話回線が既にひかれている場合の設備監視におすすめします。
-無電圧a接点信号が通報機の端子台に入力されるとNTT回線（アナログ回線、ISDN回線、ADSL回線、光電話など）の固定電話回線を使って自動連絡します。-
接点信号入力１～４まで異なった音声アナウンスを電話回線を使って通報先に流す事ができます。
電話回線は通報の時に一次使用するだけですので、専用の電話回線は必要ありません。
※一先に自動電話通報する度に電話料金がかかります。
設備やセンサー、各種警報盤の無電圧接点出力端子に接続して使用します。接点信号をNTT回線を使用して担当者へ連絡を行います。携帯への連連絡も設定できます。
本システムは、異常事態が発生すると、お客様のご自宅の固定電話回線を一時的に使用して、自動電話通報機の登録された電話番号へ自動で電話をかけ、 異常を告げるアナウンスを流すシステムです。
現在お使いの固定電話回線を一時的に使用する緊急呼び出しシステムです。専用の電話回線は必要ありません。
１回数十円程度の電話料金で機械が指定の電話番号へ自動的に電話コールする運用イメージとなります。
※電話料金は、通報先の電話の種類、お客様の電話料金プランによって変わります。
機器異常、設備異常を携帯やスマホへ自動連絡する無線呼び出し装置、設備監視の運営効率の向上、
省力化、無人監視にお役に立てます。
省力化に貢献,生産性の向上,無駄ロスを排除,ミスの防止と迅速なトラブル対応。
無電圧接点信号が本機に入力されるとNTT回線を使って自動連絡します

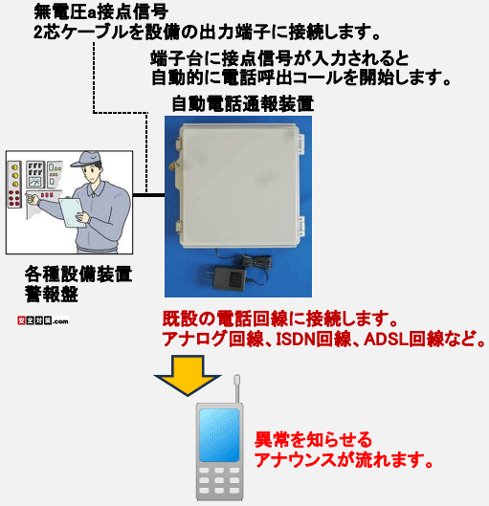

本製品は接点信号（無電圧a接点信号）が出力される設備装置、警報盤などに接続して使用します。
無電圧接点信号が本機に入力されると本機内蔵メモリにあらかじめ登録された電話番号へ自動的に電話をかけ始めます。
通報機からの緊急電話に出ると異常を知らせる音声アナウンスが流れます。
電話番号の登録変更や音声アナウンスの吹き込みは簡単です。

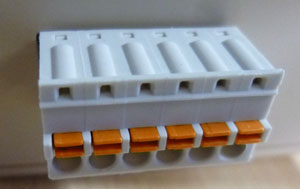

４接点信号入力用の内部端子台が内蔵されています。それぞれの端子台に信号ケーブルを差し込んでご利用下さい。
左から接点１、接点２、接点３、接点４、COM。
無電圧a接点信号もしくはb接点信号
信号線の太さ 単線0.5ミリ～1.3ミリ
電線のむき長さ 7ミリ
単線またはより線
ワンタッチ端子台接続
ワンタッチ端子台は、ワンタッチでケーブルや配線を接続できるようにデザインされています。これにより、作業効率が向上し、手間が省かれます。特殊なツールを使用せずに細身のドライバーなどで押し込むだけでケーブルを接続固定できるため作業者が迅速かつ簡単に接続作業を行えます。
メリット１
事務所から離れた施設設備や警報盤の無人監視。施設保守員の負担を軽減。手の届きにくい遠隔地の設備や警報盤の安全監視ができます。現地まで出向く手間が省けます。
メリット２
設置が簡単です。固定電話回線（外線）と電源のある物件でしたらどこにでも設置できます。専用の電話回線は必要ありません。
※ご注意 ビジネスフォンに接続して使用することはできません。
メリット３
安価な導入費用。導入しやすい費用で御利用いただけます。通報を行う際は既設の電話回線を一時的に使うだけですので、別途月々にランニングコストは必要ありません。
メリット４
緊急通報を受ける携帯電話は普段ご利用の携帯電話、スマホをそのままご利用いただけます。専用の端末は必要ありません。
緊急連絡通報先の設定例。
緊急連絡先の電話番号は最大６つまで登録設定できます。
１カ所の電話番号へ５回、通報する設定。
同じ電話番号を５つ設定ソフトで登録します。
１．通報先１へ１回電話をかけます。
↓
２．通報先１へ１回電話をかけます。
↓
３．通報先１へ１回電話をかけます。
↓
４．通報先１へ１回電話をかけます。
↓
５．通報先１へ１回電話をかけます。
２カ所の携帯電話へ３回づつ電話をする場合。
通報先の１の電話番号３つ、通報先２の電話番号を３つ設定ソフトで登録します。
１．通報先１へ１回電話をかけます。
↓
２．通報先１へ１回電話をかけます。
↓
３．通報先１へ１回電話をかけます。
↓
４．通報先２へ１回電話をかけます。
↓
５．通報先２へ１回電話をかけます。
↓
６．通報先２へ１回電話をかけます。
６カ所の携帯電話へ１回つづ電話をかける場合の設定。
通報先１～６の電話番号を１つづつ設定ソフトで登録します。
１．通報先１へ１回電話をかけます。
↓
２．通報先２へ１回電話をかけます。
↓
３．通報先３へ１回電話をかけます。
↓
４．通報先４へ１回電話をかけます。
↓
５．通報先５へ１回電話をかけます。
↓
６．通報先６へ１回電話をかけます。
１番の通報先には３回。２～４番の通報先へは１回つづ電話をかける設定。
通報先の１の電話番号３つ、通報先２～４の電話番号を１つ設定ソフトで登録します。
１．通報先１へ１回電話をかけます。
↓
２．通報先１へ１回電話をかけます。
↓
３．通報先１へ１回電話をかけます。
↓
４．通報先２へ１回電話をかけます。
↓
５．通報先３へ１回電話をかけます。
↓
６．通報先４へ１回電話をかけます。
電話を１回発信する度に、数十円の電話料金が発生します。
接点毎に通報先の電話番号を選択する事はできません。監視しているどの接点信号が通報機に入力されても登録された電話番号全てに緊急電話連絡が入ります。
河川の水位の異常。水位計の警報盤から異常信号をとります。
既設の水位計の警報盤からの異常信号を無線送信機で拾って通報します。
※現地に固定電話回線が必要になります。
火災報知器の火災感知の異常。工場や倉庫、事務所などの自動火災報知器が火災発生を検知したときに出力される接点信号を拾っ て無線通報します。
火災報知器の火災感知の異常。
工場や倉庫、事務所などの自動火災報知器が火災発生を検知したときに出力される接点信号を拾って無線通報します。
生産ラインの異常を遠隔監視。工場内の設備の警報装置から接点信号を拾って離れた場所へ緊急通報します。
工場内の設備の警報装置から接点信号を拾って離れた場所へ緊急通報します。
※現地に固定外線電話回線が必要になります。
農場の警報信号を電話転送で検討しています。
冷蔵庫の温度異常の監視。温度調節器で設定した温度以上又は以下になると携帯電話に連絡したい。
ハウスの温度監視。温度の上限と下限の監視設備があり異常が起きると携帯電話に通報を行いたい。
温泉施設に水処理設備制御盤の遠隔監視。
液面センサーの警報を携帯電話に通報したい。
汚濁処理装置から異常通報。
火災報知器、入水槽の異常を遠隔地に連絡したい。
（仕様）
本通報装置を接続して使用できる固定電話回線（発信側）。
２線式のプッシュ回線またはダイヤル回線。
ISDN回線、ADSL回線、光電話回線のアナログポートに接続できます。。
光電話回線
従来からのアナログ電話機で通話の出来る電話回線でご利用いただけます。
※ビジネスフォンなどＰＢＸ交換機を介した電話回線、ホームテレフォン、ゼロ発信電話、４線式電話機には接続して使用出来ません。本製品をビジネスフォン回線を繋いで通報動作を行いますと故障する可能性がございます。
IP電話専用の電話機しか利用できない電話回線では使用できません。
どのような使い方の電話がビジネスフォンなのか簡単な見分け方。
無電圧a接点信号、普段は開放している接点で、外からの指示が入ると閉じる接点です。
普段は開放している接点で、外からの指示が入ると閉じる接点です。
音声アナウンスを流す緊急連絡先の電話番号：
最大６先まで自動通報できます。登録された全ての電話番号へ自動通報を行います。
電源：AC100V(ACアダプター)
ケースサイズ：縦２２センチ×横２３センチ×厚み１０センチ
消費電力 50mA(最大110mA)
動作温度 0～40度
緊急通報先の電話番号は最大６カ所まで設定できます。

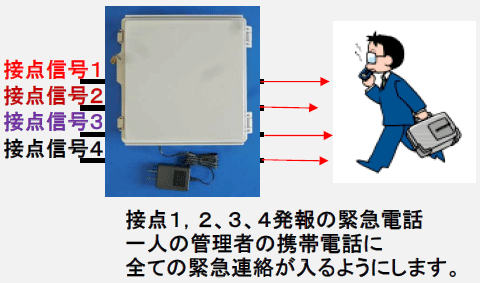

全ての接点信号の発報を一人の保守担当者が監視する場合のイメージ図。
緊急通報時に流される音声アナウンスはお客様で吹き替えをする事ができます。
接点１～４まで異なった音声アナウンスを電話回線を使って流す事ができます。
流れてくるアナウンスの内容で、どの接点信号の発報かを電話口で識別する事ができます。
以下 アナウンスの吹き替え例。
接点１～４まで異なった音声アナウンスを電話回線を使って流す事ができます。接点信号監視自動電話通報装置
（音声アナウンスの吹き替え例-入力１が発報した場合）
『こちらは工場の設備１です 接点信号１の警報が発生しました』
（音声アナウンスの吹き替え例-入力２が発報した場合）
『こちらは工場の設備１です 接点信号２の警報が発生しました』
音声アナウンスは、AパートとBパートに分けて録音することができます。
Aパート → 『こちらは工場の設備１です』
Bパート → 『接点信号１の警報が発生しました』、『接点信号２の警報が発生しました』
※Aパートは入力１から４まで共通のアナウンスになります。
※Bパートは入力毎にアナウンスを吹き込むことができます。
電話通報の終了条件
通報先の相手が、電話に出てから１２０秒以内に電話を切ると通報機は通報が終了したと認識します。
呼び出しても３０秒以内に相手が電話に出ない場合は、通報に失敗した、という判断をして一旦電話を切ります。
※ご注意－複数接点による外部通報をご利用の場合。
複数の接点信号（接点１～接点４のうち複数）が、 ほぼ同時に入力された場合、通報動作中の最中に入った信号分は通報がキャンセルされます。 内部メモリの履歴に残りません。
リダイヤル分も含めて一旦通報動作が終了した後に新たに入った接点信号についてはそれ以降正常に通報が行われます。
出荷状態の設定では、接点が700mS（0.7秒）以上短絡が継続した場合に電話通報動作がスタートします。
内部ソフトの設定変更で以下の間で短絡検知時間を設定できます。
700mS(0秒)以上 50 mS (0.05秒)単位で変更できます。
(例)
60000mS(1分)の設定の場合
接点の短絡が1分間以上連続したときに電話通報がスタートします。
停電通報機能を利用することができます。
通報装置のACアダプターの電源供給が止まると、内蔵バッテリの電力を使って停電発生の電話通報を行う事ができます。
※停電時に回線が使用できない環境（例えばルーターなどご使用）での停電通報はできません。
※停電中に本体の運転を保証するものではありません。
電話口に流れる音声アナウンスの例 【研究室です。停電が発生しました。】
音声アナウンスは吹き替えできます。
本製品は既設の電話回線のアナログポートを使用します。

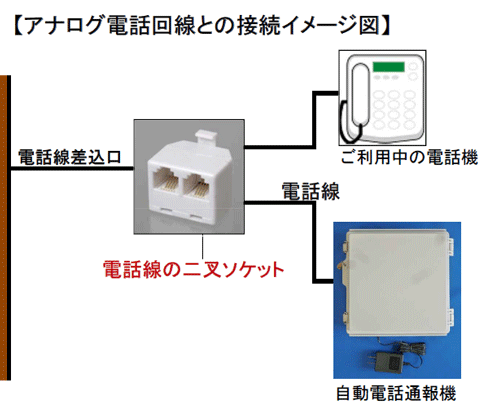

アナログ回線（一般公衆回線）に本製品を接続する場合の例。１本の電話線を電話線用二叉ソケットを使って電話線を２つに分けて接続する例。
市販の電話線二股ソケットの例、通報機と電話機を接続する側。 写真はヤザワ製 TP-4W 。
※電話線の二又ソケットは、電話線（モジュラーケーブル）の差込口が３方向ともメスになっている商品が使いやすいと思います。

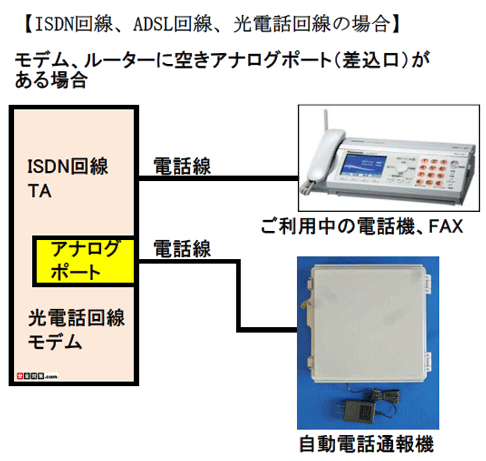

ISDN回線、ADSL回線、NTT光電話回線に本製品を接続する場合の例。
アダプタ、モデムにアナログ電話機を接続する空きアナログポートがある場合はそちらに直接接続します。

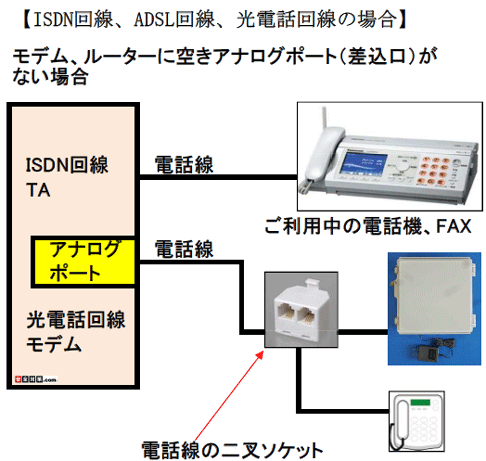

アダプタ、モデムに空きアナログポートが無い場合。
アナログポートに刺さっている電話線を二叉ソケットを使って２つに分けて接続する例です。
【通報時の電話料金に目安】
電話動作がスタートすると、既設の電話回線を使って登録された電話番号を自動的に呼び出し、相手先が電話に出ると音声アナウンスが流れてきます。１先へ通報を行う度に１回１０円程度の電話料金を使って機械が自動的に電話をかける運用イメージとなります。通話料金は全て電話会社からの電話料金請求となります。
電話料金は電話環境（通報する側と通報を受ける側の電話環境）により変わります。
電話料金の目安（2016年7月現在）
電話料金プランは電話会社によって変わります。詳しくはそれぞれの電話会社にご確認をお願い申し上げます。
NTT固定電話（電話通報機を接続-発信側）
→ NTT固定電話へ通報する場合（税抜き）平日昼間 3分間10円
NTT固定電話（電話通報機を接続-発信側）
→ au携帯電話に通報する場合（税抜き）平日昼間 3分間90円
NTT固定電話（電話通報機を接続-発信側）
→ ソフトバンク携帯電話に通報する場合（税抜き）平日昼間 約15秒 11円
※ご注意
本製品はビジネスフォンでは使用することはできません。
ビジネスフォンとは？
交換機(PBX)と専用電話機を使った電話装置。引き込まれた電話回線を一旦交換機(PBX)に引き込んでから、会社内に電話を張り巡らします。内線電話同士でも通話することができるようになります。ビジネスフォン回線に通報装置を接続すると故障する場合があります。

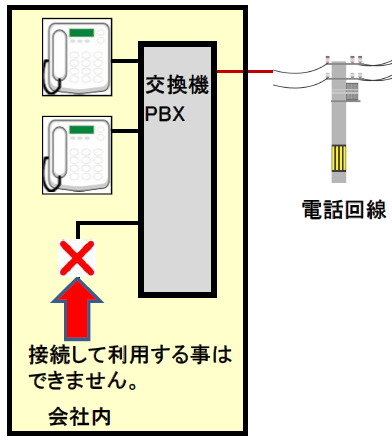

（ビジネスフォンのイメージ図。）
